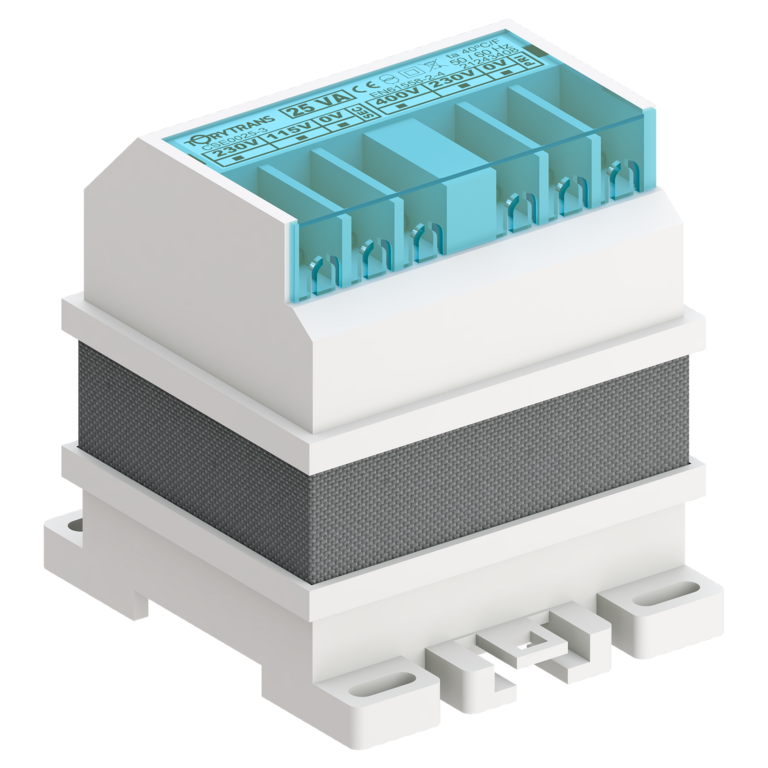

Transformador monofásico de control (IP20)

Transformador monofásico de control, seguridad y aislamiento destinado a la alimentación de elementos de mando, maniobra y señalización en cuadros eléctricos de máquinas y procesos.

Los bobinados se encuentran completamente protegidos frente a golpes, suciedad, polución y humedad. Preparados para instalación en ambientes adversos.

Solicita presupuesto

Prestaciones

Envolvente en poliamida técnica autoextinguible v0, libre de halógenos y fósforo (desde 1000VA hasta 1600VA).
Conexión por tornillo y arandela de presión preinsertada.
Selección de la tensión de primario (entre 2000 y 5000VA) y secundario (entre 160 y 5000VA) mediante puentes incorporados.
Envolvente encapsulado en resina con cubre bornes de policarbonato. Apto para ambientes vibratorios, húmedos y corrosivos (desde 2000VA hasta 5000VA).
Protege al usuario del acceso a las partes de contacto peligrosas del bobinado.

Especificaciones

Potencia	25 ÷ 5000 VA
Tensión PRI	230 - 240 V (Potencias 25 ÷ 1600 VA) 230 - 240 - 600 V (Potencias 2000 ÷ 5000 VA)
Tensión SEC	12 - 24 V 24 - 48 V 115 - 230 V
Frecuencia	50/60 Hz
Temperatura ambiente	40 ºC
Clase térmica	F (155 ºC)
IP	IP20
Protección de choque eléctrico	Clase II (Potencias 25 ÷ 1600 VA) Clase I (Potencias 2000 ÷ 5000 VA)
Tensión de ensayo	4kV
Normativa	IEC/UNE-EN 61558-1 IEC/UNE-EN 61558-2-2 Tensión SEC < 50 V: IEC/UNE-EN 61558-2-6 Tensión SEC > 50 V: IEC/UNE-EN 61558-2-4

Sellos de calidad

Marcado CE

UK-CA

Usos

Destinado a la alimentación de elementos de control, maniobra y señalización en cuadros eléctricos de máquinas, equipos y procesos.

Aplicaciones que requieren voltajes reducidos o aumentados para proporcionar aislamiento eléctrico a sistemas de seguridad, visión artificial, iluminación, audio y video.

Datos técnicos de referencias

Datos PRI

Datos SEC

Dimensiones

Ficha completa Serie CSE

* TORYTRANS se reserva el derecho a modificar los datos técnicos en cualquier momento y sin previo aviso. El diseño, dimensiones y peso de producto podrían ser distintos.
