Transformador monofásico de aislamiento

Transformador monofásico con aislamiento galvánico entre primario y secundario, con excelente atenuación frente a perturbaciones eléctricas.

Construido con grados de protección:

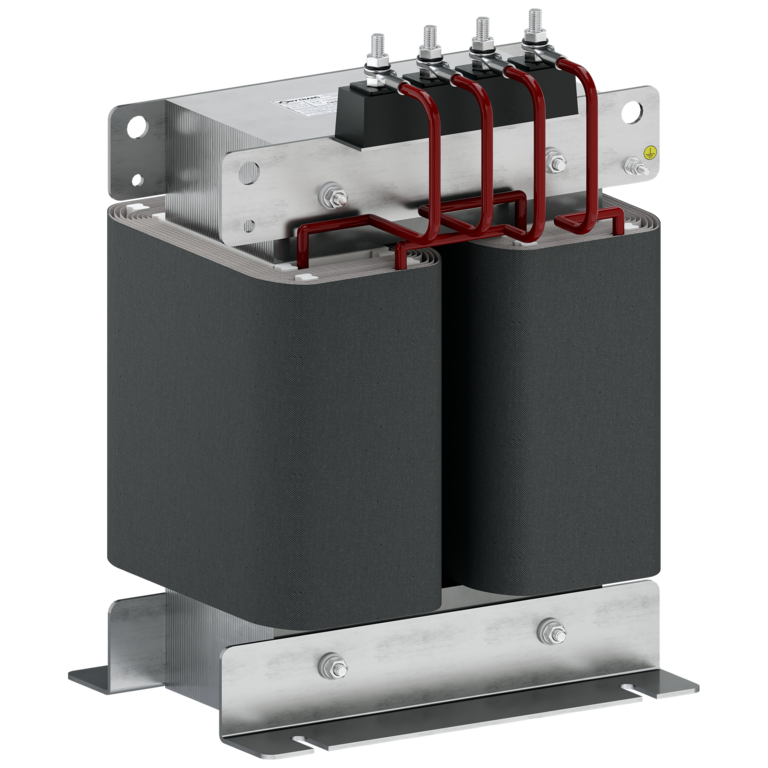

IP00 sin envolvente, para ubicar en interior de armario electrico.

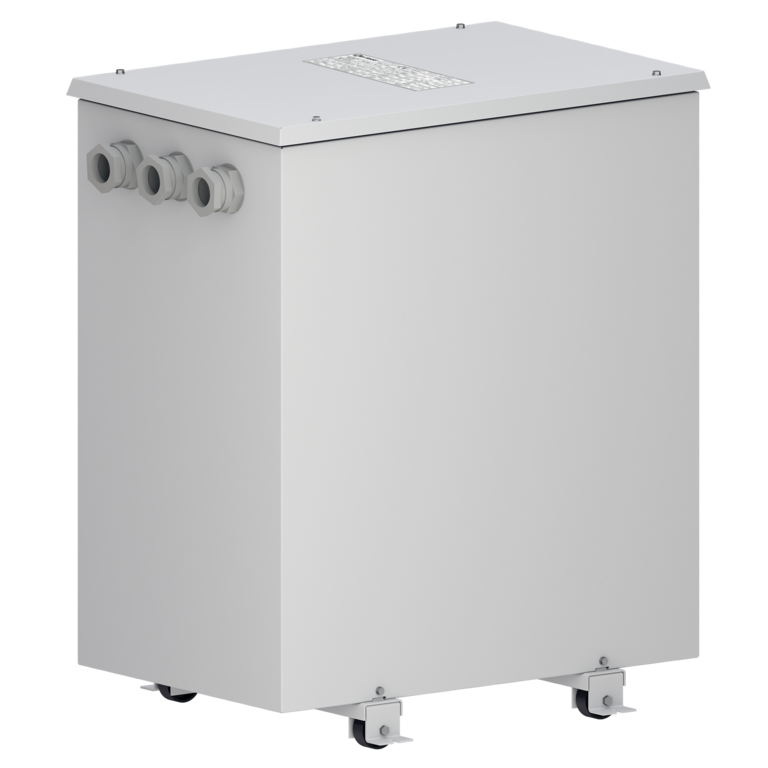

IP23 envolvente metálica con recubrimiento color RAL7035 grado de corrosión C3M ISO12944, para ubicar en sala interior.
IP65 envolvente metálica con recubrimiento color RAL7035 grado de corrosión C3H ISO12944, para ubicar en intemperie.

Solicita presupuesto

Prestaciones

Impregnado con barniz dieléctrico de alto poder aglomerante que protege tanto los bobinados como el núcleo magnético del polvo y la humedad.
Conexión en la parte superior para facilitar la accesibilidad y cableado.
Ojales o cáncamos de elevación incorporados.
En IP23 la envolvente de Tipo II incluye ruedas de transporte.
En IP00 opcionalmente posibilidad de marcado cURus conforme UL

Especificaciones

Potencia	3,15 ÷ 60 kVA
Tensión PRI	230 V
Tensión SEC	230 V
Frecuencia	50/60 Hz
Temperatura ambiente	40ºC (IP00) 30ºC (IP23) 30ºC (IP65)
Clase térmica	F (155 ºC)
IP	IP00 IP23 IP65
Protección de choque eléctrico	Clase I
Tensión de ensayo	3kV
Normativa	Potencia ≤ 25 kVA: IEC/UNE-EN 61558-1 IEC/UNE-EN 61558-2-4 Potencia > 25 kVA: IEC/UNE-EN 60076-11
Normativa UL	UL 5085-1 UL 5085-2 CAN/CSA C22.2 NO.66.1-06 CAN/CSA C22.2 NO.66.2-06

Sellos de calidad

Marcado CE

Norma UK-CA

Opcional: cRUs

Usos

Para uso general como aislamiento galvánico entre la red y la carga.

Para generar un neutro monofásico independiente de la red libre de perturbaciones eléctricas de modo común.

En instalaciones bifásicas para generar un sistema monofásico con régimen de neutro TN-S o TN-C según tipo de instalación, requiere protección adicional de interruptor diferencial.

Para sistemas IT bifásicos aislados, requiere protección adicional de vigilador de aislamiento

Datos técnicos de referencias

Datos

Dimensiones

Dimensiones 2

Dimensiones 3

Ficha completa Serie CN

* TORYTRANS se reserva el derecho a modificar los datos técnicos en cualquier momento y sin previo aviso. El diseño, dimensiones y peso de producto podrían ser distintos.
